ہاٹ ڈِپ جستی یو چینل اسٹیل سپورٹ بریکٹ

ZHONGTIAN سے Hot-Dip Galvanized U-Channel اسٹیل سپورٹ بریکٹ طویل مدتی فوٹو وولٹک ماؤنٹنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ Q235B یا Q355B ہاٹ رولڈ U-چینل اسٹیل سے بنایا گیا ہے اور GB/T 13912 کے مطابق جستی ہے، یہ سنکنرن مزاحمت، ساختی طاقت، ایڈجسٹ ایبل انسٹالیشن، اور فیکٹری حسب ضرورت کو یکجا کرتا ہے۔ یہ زمین پر نصب سولر فارمز، زرعی پی وی، فشینگ پی وی، چھتوں کے نظام، اور سولر کارپورٹس کے لیے موزوں ہے۔

سنکنرن تحفظ

ہاٹ ڈِپ گالوانائزنگ

Hot-Dip Galvanized U-Channel اسٹیل سپورٹ بریکٹ ایک hot-dip جستی والی کوٹنگ کا استعمال کرتا ہے جو اسٹیل سبسٹریٹ کے ساتھ زنک-آئرن مرکب کی تہہ بناتا ہے۔ کوٹنگ سطح کے معمولی نقصان کے خلاف مضبوط آسنجن اور کیتھوڈک تحفظ فراہم کرتی ہے۔

فراہم کردہ ڈیٹا ساحلی، نمک الکالی، تیزابی بارش، اور مرطوب ماحول میں 500+ گھنٹے نمک کے اسپرے کی مزاحمت اور طویل مدتی تحفظ کی نشاندہی کرتا ہے۔ مناسب حالات کے تحت، سروس کی زندگی کم سنکنرن کی دیکھ بھال کے ساتھ تقریبا 25 سال تک پہنچ سکتی ہے.

پروسیسنگ استحکام

جستی اجزاء حفاظتی کوٹنگ کو آسانی سے چھیلنے کے بغیر فیکٹری کاٹنے، موڑنے، چھدرن اور دیگر پروسیسنگ کی حمایت کرتے ہیں۔ پری پروسیسنگ آن سائٹ ترمیم اور ثانوی اینٹی سنکنرن علاج کی ضرورت کو کم کرتی ہے۔

ساختی کارکردگی

سٹیل مواد

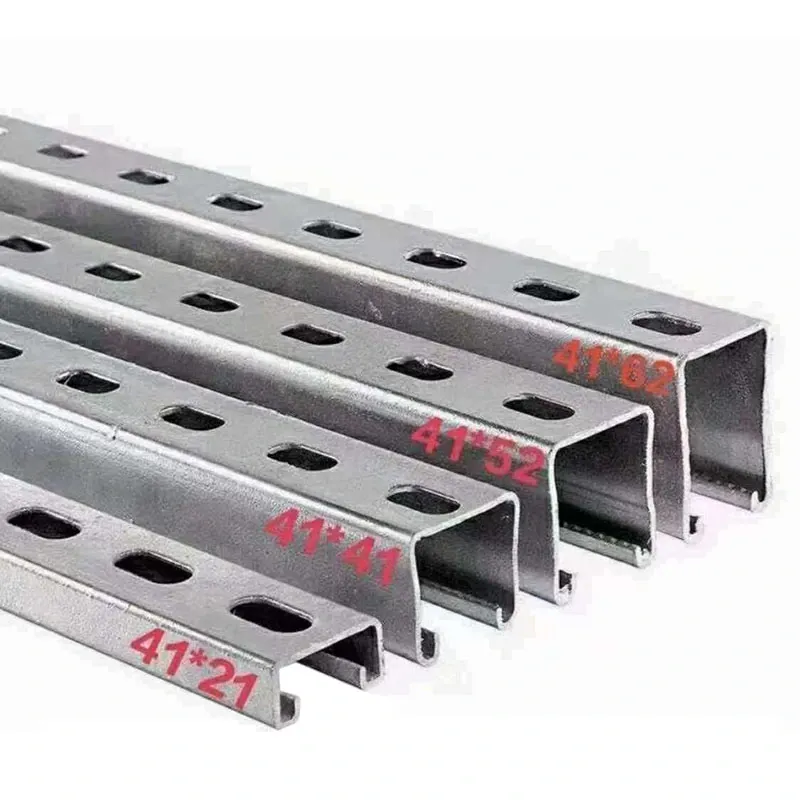

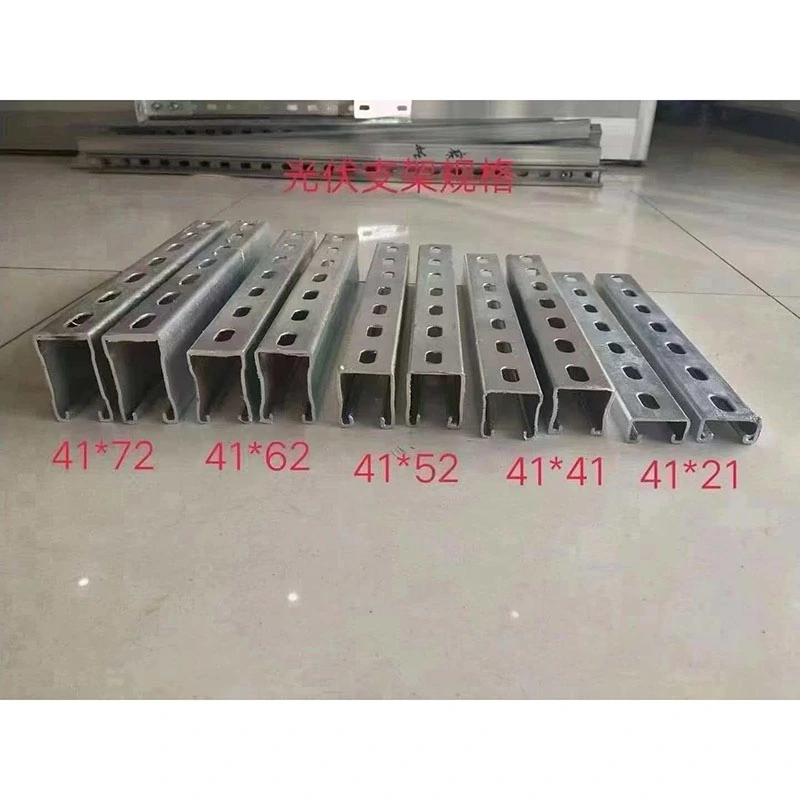

Q235B اور Q355B ہاٹ رولڈ یو چینل اسٹیل پروجیکٹ لوڈنگ کی ضروریات کے مطابق دستیاب ہیں۔ U-shaped پروفائل فوٹو وولٹک سپورٹ ڈھانچے کے لیے اچھا موڑنے اور ٹورسنل مزاحمت فراہم کرتا ہے۔

لوڈ کی صلاحیت

ساخت کو تیز ہوا، بھاری برف اور دیگر ماحولیاتی بوجھ کے لیے بنایا جا سکتا ہے۔ فراہم کردہ اعداد و شمار مخصوص حالات کے تحت 1.5 ٹن تک سنگل کالم بوجھ کی گنجائش کی نشاندہی کرتا ہے۔

درجہ حرارت کی حد

فراہم کردہ آپریٹنگ رینج تقریباً -40°C سے 120°C ہے۔ اصل ساختی ڈیزائن میں مقامی درجہ حرارت، ہوا، برف، بنیاد، اور تنصیب کے حالات پر غور کرنا چاہیے۔

سایڈست تنصیب

جھکاؤ ایڈجسٹمنٹ

یہ نظام 10° سے 60° تک متعدد جھکاؤ والی پوزیشنوں کو سپورٹ کرتا ہے، جس سے بڑھتے ہوئے زاویہ کو پروجیکٹ کے مقام اور شمسی حالات کے مطابق ایڈجسٹ کیا جا سکتا ہے۔ فراہم کردہ پروجیکٹ کے اعداد و شمار سے پتہ چلتا ہے کہ سائٹ کے حالات کے لحاظ سے، آپٹمائزڈ اینگل ممکنہ طور پر سالانہ جنریشن میں 5%–8% تک بہتری لا سکتے ہیں۔

ماڈیول مطابقت

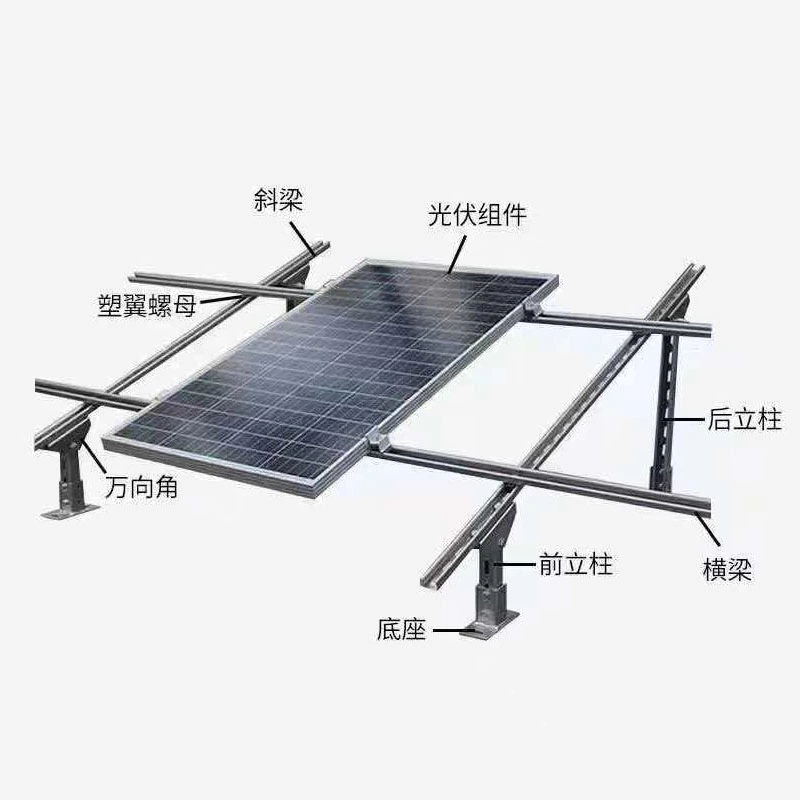

یو-چینل سلائیڈنگ ڈھانچہ مختلف فوٹو وولٹک ماڈیول لے آؤٹس کو سپورٹ کرتا ہے اور اسے مونو فیشل اور بائی فیشل دونوں ماڈیولز کے ساتھ استعمال کیا جا سکتا ہے۔ ماڈیول وقفہ کاری اور بڑھتے ہوئے پوزیشنوں کو تنصیب کے دوران ایڈجسٹ کیا جا سکتا ہے۔

خطوں کی موافقت

ماڈیولر ڈھانچہ ہموار زمین، ڈھلوان خطہ، زرعی PV، ماہی گیری PV، اور مختلف بلندی یا بنیاد کے حالات کے ساتھ دیگر سائٹس کو ایڈجسٹ کر سکتا ہے۔

تنصیب کا طریقہ

بولٹ اسمبلی

Hot-Dip Galvanized U-Channel اسٹیل سپورٹ بریکٹ بولٹ سے منسلک تنصیب کے لیے معیاری پنچڈ ہولز اور سٹینلیس سٹیل فاسٹنرز کا استعمال کرتا ہے۔ یہ آن سائٹ ویلڈنگ کو کم کرتا ہے اور اسمبلی کو آسان بناتا ہے۔

مناسب پروجیکٹ کے حالات کے تحت، معیاری تنصیب کا طریقہ تعمیراتی وقت کو 30 فیصد سے زیادہ کم کر سکتا ہے۔

فیکٹری پری پروسیسنگ

ZHONGTIAN شپمنٹ سے پہلے کاٹنے، چھدرن، موڑنے، اور منتخب پری اسمبلی آپریشن مکمل کر سکتا ہے۔ یہ آن سائٹ فیبریکیشن کو کم کرنے اور انسٹالیشن کی کارکردگی کو بہتر بنانے میں مدد کرتا ہے۔

پروجیکٹ ایپلی کیشنز

گراؤنڈ ماونٹڈ پی وی

سنگل کالم اور ڈبل کالم کنفیگریشنز کو ماڈیول سائز، فاؤنڈیشن سپیسنگ، ونڈ لوڈ، اور سنو لوڈ کے مطابق منتخب کیا جا سکتا ہے۔

زرعی اور ماہی گیری PV

اعلیٰ ڈھانچے ساختی استحکام کو برقرار رکھتے ہوئے زرعی سرگرمیوں یا پانی پر مبنی فوٹو وولٹک منصوبوں کے لیے مطلوبہ کلیئرنس فراہم کر سکتے ہیں۔

چھت اور کارپورٹ پی وی

ہلکے وزن کی چھت کے ڈھانچے اور مربوط شمسی کارپورٹ کنفیگریشن کو چھت کے حالات، پارکنگ کی ترتیب، ماڈیول کے طول و عرض، اور ساختی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

لائف سائیکل لاگت

لوئر مینٹیننس

گرم ڈِپ گیلوانائزنگ بنیادی کولڈ جستی ڈھانچے کے مقابلے میں باقاعدگی سے زنگ کو ہٹانے اور دوبارہ پینٹ کرنے کی ضرورت کو کم کرتی ہے۔ یہ بڑے شمسی منصوبوں کے لیے طویل مدتی دیکھ بھال کے کام کو کم کر سکتا ہے۔

طویل مدتی لاگت

اگرچہ ابتدائی خریداری کی لاگت سادہ کولڈ جستی مصنوعات سے زیادہ ہو سکتی ہے، لیکن سپلائی کی گئی لاگت کا اندازہ بتاتا ہے کہ کم دیکھ بھال اور متبادل کی ضروریات کی وجہ سے قابل اطلاق حالات کے تحت لائف سائیکل کی لاگت کو 30 فیصد سے زیادہ کم کیا جا سکتا ہے۔

انٹیگریٹڈ پروکیورمنٹ

مکمل اجزاء

ZHONGTIAN یو-چینل سٹیل، سی-چینل سٹیل، گراؤنڈ پائلز، کلیمپس، پریشر بلاکس، اور سٹینلیس سٹیل فاسٹنرز ایک مربوط خریداری پیکج کے طور پر فراہم کر سکتا ہے۔

پروجیکٹ کی فراہمی

بنڈل سورسنگ EPC ٹھیکیداروں اور فوٹو وولٹک انٹیگریٹرز کو فراہم کنندگان کے تعاون، لاجسٹکس، معائنہ، اور آرڈر مینجمنٹ کے کام کو کم کرنے میں مدد کرتی ہے۔

حسب ضرورت پروسیسنگ

اپنی مرضی کی لمبائی

Hot-Dip Galvanized U-Channel اسٹیل سپورٹ بریکٹ پراجیکٹ ڈرائنگ اور انسٹالیشن کے تقاضوں کے مطابق حسب ضرورت لمبائی کو سپورٹ کرتا ہے۔

اپنی مرضی کے سوراخ

فیکٹری چھدرن اور پوزیشننگ کو مخصوص کلیمپس، منحنی خطوط وحدانی، ریلوں اور کنکشن کے اجزاء سے ملنے کے لیے ایڈجسٹ کیا جا سکتا ہے۔

پری کٹ ڈلیوری

پراجیکٹ سیکشنز کے مطابق اجزاء کو پہلے سے کاٹ کر پیک کیا جا سکتا ہے، آن سائٹ کٹنگ کو کم کرنا اور تنصیب کو آسان بنانا۔

اکثر پوچھے گئے سوالات

کون سے سٹیل گریڈ دستیاب ہیں؟

Q235B اور Q355B ہاٹ رولڈ یو چینل سٹیل دستیاب ہیں۔ انتخاب کا انحصار پروجیکٹ کی لوڈنگ اور ساختی حسابات پر ہوتا ہے۔

کون سا galvanizing معیار استعمال کیا جاتا ہے؟

پروڈکٹ ہاٹ ڈِپ جستی سٹیل کی مصنوعات کے لیے GB/T 13912 کے تقاضوں کی پیروی کرتی ہے۔

کیا اسے ساحلی علاقوں میں استعمال کیا جا سکتا ہے؟

جی ہاں جستی کوٹنگ بیرونی سنکنرن سے بچاؤ کے لیے موزوں ہے، بشمول ساحلی اور مرطوب ماحول، جب کوٹنگ کی تفصیلات کو صحیح طریقے سے منتخب کیا جاتا ہے۔

زاویہ کی حد کیا ہے؟

معیاری ایڈجسٹ ایبل رینج 10° تا 60% ہے، حتمی ساختی ترتیب سے مشروط ہے۔

کیا آن سائٹ ویلڈنگ کی ضرورت ہے؟

نمبر۔ مرکزی ڈھانچہ معیاری سوراخوں اور بولٹ کنکشنز کا استعمال کرتا ہے، جس سے آن سائٹ ویلڈنگ کی ضرورت کم ہوتی ہے۔

کیا اپنی مرضی کے مطابق لمبائی فراہم کی جا سکتی ہے؟

جی ہاں ZHONGTIAN پروجیکٹ کی ضروریات کے مطابق اپنی مرضی کے مطابق لمبائی، چھدرن، موڑنے، کاٹنے، اور دیگر فیکٹری پروسیسنگ کی حمایت کرتا ہے.
