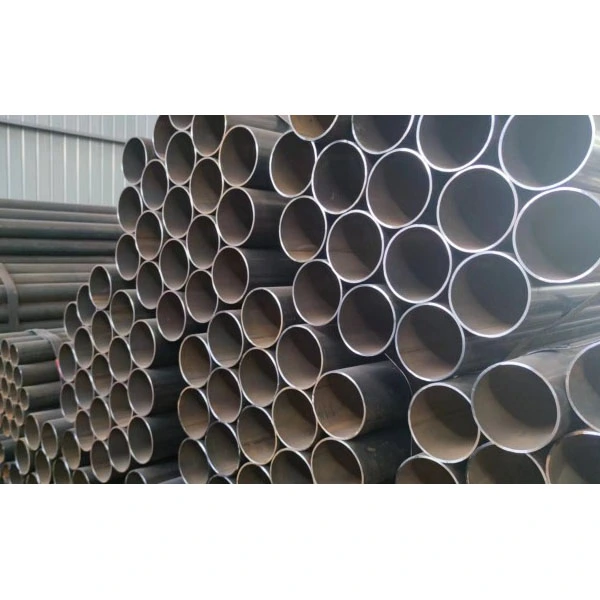

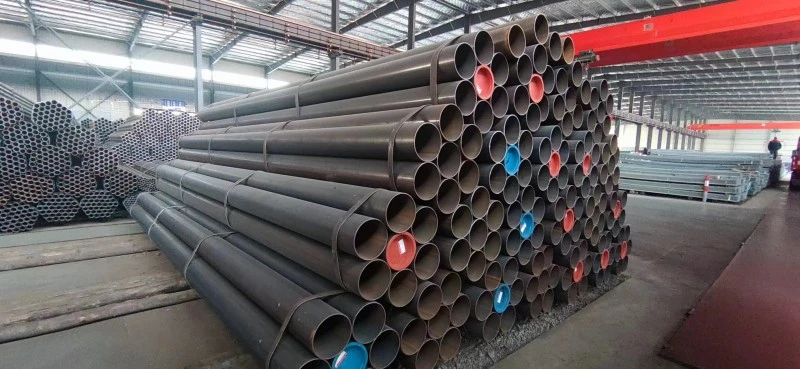

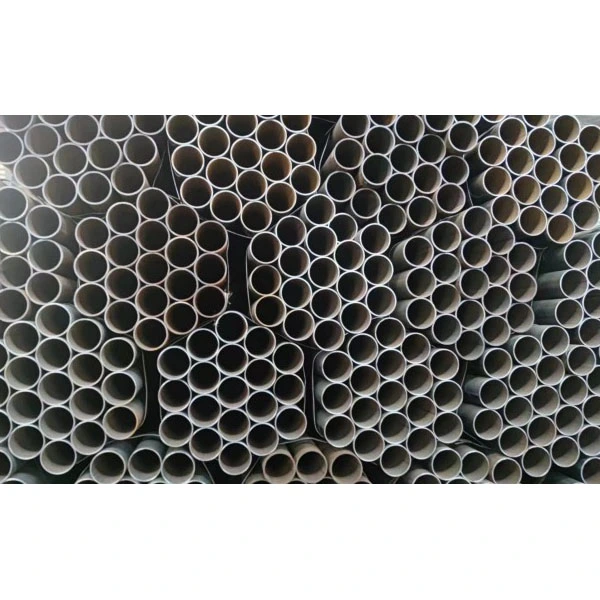

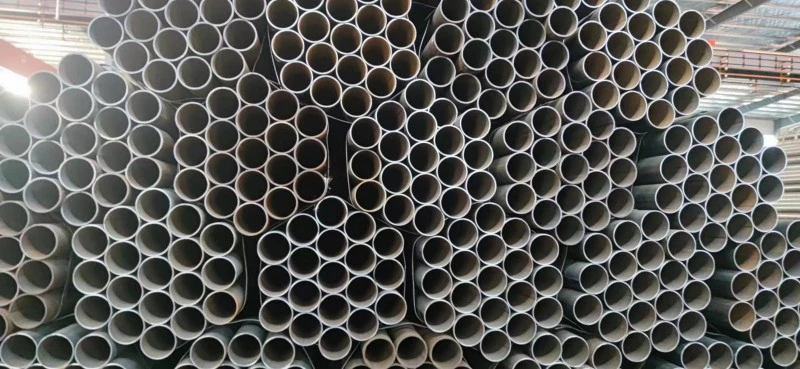

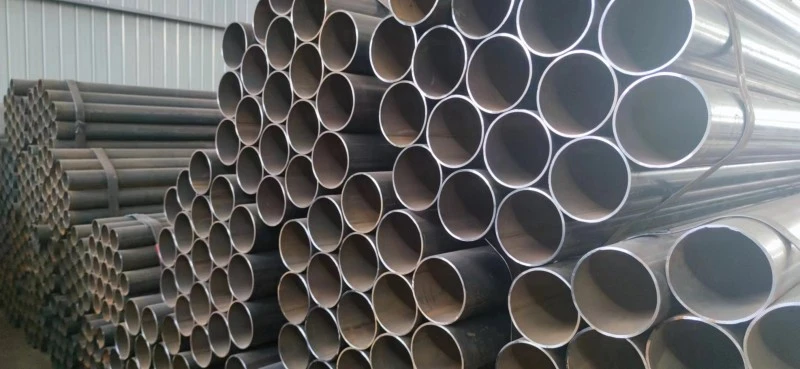

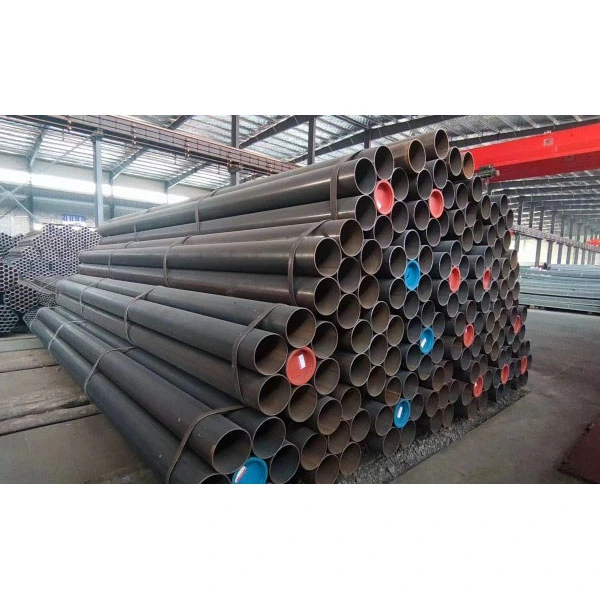

موٹی دیوار طول بلد ویلڈیڈ سٹیل پائپ

Zhongtian Thick Wall Longitudinal Welded اسٹیل پائپ کلیدی شعبوں جیسے کیمیکل انجینئرنگ اور میرین انجینئرنگ میں استعمال ہوتا ہے۔ ہم EEAT 2.0 کے معیار پر سختی سے عمل کرتے ہیں، عالمی صارفین کو قابل اعتماد پائپ حل فراہم کرنے کے لیے بالغ مصنوعات کے معیار، ثابت شدہ پروجیکٹ کے تجربے، اور جامع تکنیکی خدمات کا فائدہ اٹھاتے ہیں۔

بنیادی تعریفیں اور وضاحتیں

1. مصنوعات کی تعریف

- موٹی دیواروں والے پائپ: دیوار کی موٹائی ≥ 8 ملی میٹر

- اضافی موٹی دیوار ہائی ویلیو ایڈڈ پائپ: دیوار کی موٹائی ≥ 25 ملی میٹر

- قطر کی حد: بیرونی قطر 219–2500 ملی میٹر (مرکزی دھارے کی وضاحتیں 610–1420 ملی میٹر)

- دیوار کی موٹائی کی حد: 6-60 ملی میٹر

- معیاری سنگل لمبائی: 12 میٹر، حسب ضرورت 18 میٹر اور اس سے اوپر کے انتہائی طویل پائپ

2. عام استعمال شدہ مواد

- کاربن اسٹیل: Q235B، Q355B/C/D/E، عام ڈھانچے اور کام کرنے کے روایتی حالات کے لیے موزوں

- پائپ لائن اسٹیل: L245–L555، API 5L X42–X80، بنیادی طور پر ہائی پریشر تیل اور گیس کی نقل و حمل کے لیے

- مرکب اسٹیل: 16Mn، ASTM A106 Gr.B، اعلی درجہ حرارت اور ہائی پریشر آپریٹنگ ماحول کے لیے موزوں

3. معیارات

- گھریلو معیارات: GB/T 9711, GB/T 3091, SY/T 5037

- بین الاقوامی معیارات: API 5L, ASTM A53, EN 10217

دو طرفہ زیر آب آرک ویلڈنگ (LSAW): بڑے قطر کی موٹی دیواروں والے پائپوں کے لیے اہم عمل

1. خام مال کا انتخاب: درمیانی موٹی اسٹیل پلیٹیں استعمال کی جاتی ہیں جو خامی کا پتہ لگا چکی ہوتی ہیں، جس کی پلیٹ کی موٹائی 6-60 ملی میٹر ہوتی ہے۔

2. اسٹیل پلیٹ ایج ملنگ: ویلڈنگ کے بیولز کو پلیٹوں کے کناروں پر مشین کیا جاتا ہے تاکہ ویلڈ کی رسائی اور ویلڈنگ کے معیار کو یقینی بنایا جا سکے۔

3. ایج پری موڑنے: سٹیل پلیٹ کے دونوں اطراف پہلے سے جھکے ہوئے ہیں تاکہ بننے کے بعد کریکنگ سے بچا جا سکے۔

4. تشکیل کا عمل (تین مرکزی دھارے کے طریقے)

- JCOE تشکیل: J-type، C-type، اور O-type مرحلہ وار سٹیمپنگ کو ترتیب وار مکمل کیا جاتا ہے، جو 406–1626 mm کے قطر اور 6-40 mm کی دیوار کی موٹائی والے پائپوں کے لیے موزوں ہے، جو اعلیٰ لاگت کی تاثیر اور مستحکم معیار پیش کرتا ہے۔

- UOE کی تشکیل: سب سے پہلے، U کے سائز کی سٹیمپنگ، پھر O کے سائز کی سیون جوائننگ، اور آخر میں مکینیکل قطر کی توسیع۔ اس کے نتیجے میں زیادہ سے زیادہ جہتی گول پن اور درستگی پیدا ہوتی ہے، اور بڑے پیمانے پر اہم منصوبوں جیسے کہ ہائی وولٹیج ٹرنک لائنز، دریا عبور کرنے، اور گہرے سمندری آپریشنز میں استعمال ہوتا ہے۔ نمائندہ تفصیلات: X80 سٹیل گریڈ، بیرونی قطر 1422 ملی میٹر × دیوار کی موٹائی 32.1 ملی میٹر۔

- آر بی ای رول فارمنگ: مسلسل رول بنانا چھوٹے اور درمیانے قطر کے پائپوں کے لیے موزوں ہے، جو معیاری اور موٹی دیواروں والی مصنوعات دونوں کو ایڈجسٹ کرتے ہوئے، شاندار پیداواری کارکردگی پیش کرتے ہیں۔

5. ویلڈنگ آپریشن: ملٹی وائر ڈبل سائیڈڈ ڈوبی ہوئی آرک ویلڈنگ (عام طور پر چار تار والی ویلڈنگ) استعمال کی جاتی ہے۔ ویلڈنگ کرنٹ 800–1200A ہے، وولٹیج 28–36V ہے، اور ویلڈنگ کی رفتار 0.8–1.2 میٹر فی منٹ ہے۔ تمام ویلڈز میں 100% الٹراسونک (UT) + ریڈیوگرافک (RT) خامیوں کی نشاندہی کی جاتی ہے تاکہ نقائص جیسے کہ دراڑیں اور نامکمل فیوژن کو ختم کیا جا سکے۔

6. بعد از علاج

- حرارت کا علاج: نارملائزنگ اور ٹمپیرنگ ٹریٹمنٹ پائپ میں باقی ماندہ تناؤ کو ختم کرتے ہیں اور مجموعی سختی کو بہتر بناتے ہیں۔

- ختم کرنا: سیدھا کرنا، کاٹنا، چیمفرنگ، اور مکمل جہتی تصدیق۔

- ہائیڈرو سٹیٹک ٹیسٹنگ: معیاری پریشر ٹیسٹ (10 MPa، 30 منٹ) اس بات کو یقینی بنانے کے لیے کہ کوئی رساو نہ ہو۔

- سنکنرن سے تحفظ: 3PE اینٹی سنکنرن، ایپوکسی پاؤڈر کوٹنگ، ہاٹ ڈِپ گالوانائزنگ، وغیرہ، دفن اور سنکنرن ماحول کے لیے موزوں ہے۔

ہائی فریکوئنسی ریزسٹنس ویلڈنگ (ERW): معاون پیداواری عمل

یہ عمل بنیادی طور پر چھوٹے اور درمیانے قطر کے پائپ بنانے کے لیے استعمال ہوتا ہے، جو 20–610 ملی میٹر کے قطر اور 1.2–12.7 ملی میٹر کی دیوار کی موٹائی پر لاگو ہوتا ہے۔ یہ اعلی پیداواری کارکردگی، قابل کنٹرول لاگت، مسلسل اور یکساں ویلڈز، کم نقائص، اور بہترین سگ ماہی کارکردگی پیش کرتا ہے۔

بنیادی کارکردگی کے فوائد

1. اعلی طاقت اور ہائی پریشر مزاحمت

موٹی دیوار کی لمبائی والی ویلڈیڈ اسٹیل پائپ، اپنی موٹی دیواروں کے ڈھانچے اور اعلیٰ معیار کے خام مال پر انحصار کرتے ہوئے، 235 MPa سے کم پیداوار کی طاقت کا حامل ہے، جس میں X80 سٹیل گریڈ 555 MPa تک پہنچ جاتا ہے۔ اس کا پریشر رینج 10-30 MPa ہے، جو بہترین اثر اور اخترتی مزاحمت کی نمائش کرتا ہے، ہائی پریشر اور ہیوی ڈیوٹی ایپلی کیشنز کی ضروریات کو پورا کرتا ہے۔

2. مستحکم اور قابل اعتماد ویلڈ کوالٹی

دو طرفہ ڈوبی ہوئی آرک ویلڈنگ گہری رسائی حاصل کرتی ہے، جس میں ویلڈ کا گتانک 1.0 تک پہنچ جاتا ہے۔ اعلی تعدد مزاحمتی ویلڈنگ بہترین سگ ماہی فراہم کرتی ہے۔ دونوں عمل آتش گیر اور دھماکہ خیز میڈیا کی نقل و حمل کے لیے موزوں ہیں۔

3. اعلی جہتی درستگی

بیرونی قطر کا انحراف ≤ ±1٪ پائپ قطر، دیوار کی موٹائی کا انحراف ≤ ±12.5٪ دیوار کی موٹائی، بیضوی پن ≤ پائپ قطر کا 0.5٪۔ اس کی گولائی اور سیدھی کارکردگی سرپل ویلڈڈ پائپوں سے بہتر ہے، جس کے نتیجے میں سائٹ پر تنصیب کے لیے زیادہ موافقت پیدا ہوتی ہے۔

4. اہم مجموعی لاگت کا فائدہ

≥325 ملی میٹر قطر والی بڑی تفصیلات والی مصنوعات کے لیے، پیداواری کارکردگی سیملیس سٹیل کے پائپوں سے کہیں زیادہ ہے، جس سے مجموعی لاگت 30%–50% تک کم ہوتی ہے۔ سرپل ویلڈڈ پائپوں کے مقابلے میں، یہ زیادہ محوری طاقت، چھوٹے ویلڈ سیونز، اور کم خرابی کے خطرے پر فخر کرتا ہے، جو اسے لمبی دوری کی ٹرانسمیشن لائنوں کے لیے ترجیحی انتخاب بناتا ہے۔

5. آپریٹنگ حالات کی وسیع رینج

یہ -40 ℃ سے 450 ℃ تک کے ماحول کا مقابلہ کر سکتا ہے، جبکہ بہترین تھکاوٹ اور سنکنرن مزاحمت رکھتا ہے، جو اسے مختلف سخت ماحول جیسے گہرے سمندر، پرما فراسٹ اور کیمیائی سنکنرن کے لیے موزوں بناتا ہے۔

اہم درخواست کے علاقے

1. تیل اور گیس کی نقل و حمل: تیل اور قدرتی گیس کے لیے ہائی پریشر ٹرنک پائپ لائنز، شہری ہائی پریشر گیس پائپ لائن نیٹ ورکس (X70 اور X80 اسٹیل گریڈ کا مرکزی دھارے میں استعمال)

2. پاور انرجی: پاور پلانٹ گردش کرنے والی پانی کی پائپ لائنز، ڈیسلفرائزیشن پائپ لائنز، pulverized کوئلہ پہنچانے والی پائپ لائنز، تھرمل پاور بوائلر ہیڈرز، ہائیڈرو پاور اسٹیشن پریشر اسٹیل پائپ

3. کیمیکل ریفائننگ: ہائی ٹمپریچر اور ہائی پریشر پراسیس پائپ لائنز، آتش گیر اور دھماکہ خیز مواد پہنچانے والی پائپ لائنز، سیوریج ٹریٹمنٹ پائپ لائنز

4. عمارت کے اسٹیل کے ڈھانچے: برج پر بوجھ اٹھانے والے پائل فاؤنڈیشن پائپ، بڑے عمارت کے کالم، پائل فاؤنڈیشن اسٹیل کیسنگ، شیلڈ ٹنلنگ کیسنگ

5. میرین انجینئرنگ: آف شور پلیٹ فارم جیکٹس، سب میرین پائپ لائنز، بندرگاہ اور گھاٹ کے ڈھیر کی بنیادیں

6. میونسپل انجینئرنگ: ہائی پریشر ہیٹنگ پائپ لائن نیٹ ورکس، بڑے پیمانے پر پانی کی فراہمی اور نکاسی آب اور پانی کو موڑنے کے منصوبے، مربوط پائپ گیلری ڈھانچہ پائپ لائنز

اصلی کیس: یانگسی ریور شیلڈ ٹنلنگ پروجیکٹ

Zhongtian نے X80 گریڈ فراہم کیا، Φ1422×32.1 mm UOE عمل دو طرفہ زیر آب آرک ویلڈڈ تھک وال لانگیٹوڈینل ویلڈیڈ اسٹیل پائپ مغربی-ایسٹ گیس پائپ لائن کلیدی پروجیکٹ کے لیے۔ ایک پیچیدہ ارضیاتی علاقے میں واقع، اس پراجیکٹ کے لیے ہائی پریشر مزاحمت کے ساتھ پائپوں کی ضرورت تھی اور 18 میٹر تک ایک ہی ٹکڑا کی لمبائی (ایک انتہائی لمبی، اضافی موٹی دیوار کی وضاحت)۔ تمام پروڈکٹس الٹراسونک، ریڈیوگرافک اور ہائیڈرو سٹیٹک ٹیسٹوں کے مکمل سیٹ سے گزرے، جس میں ویلڈ فلو کا پتہ لگانے کی شرح 99.8 فیصد ہے۔ اس پروجیکٹ نے طویل فاصلے، ہائی پریشر، اور کراس ریور بڑے منصوبوں میں Zhongtian پائپوں کے استحکام اور قابل اعتماد کی مکمل تصدیق کی۔

کوالٹی کنٹرول اور جانچ کے معیارات

1. غیر تباہ کن ٹیسٹنگ: 100% ویلڈز الٹراسونک + ریڈیوگرافک ٹیسٹنگ سے گزرے، 2 ملی میٹر کے مساوی قطر کے ساتھ نقائص کا پتہ لگانے کے قابل، دراڑیں، فیوژن کی کمی اور دیگر مسائل پر سختی سے قابو پانا۔

2. مکینیکل پراپرٹی ٹیسٹنگ: ٹینسائل، کم درجہ حرارت کا اثر (-20℃ اثر توانائی ≥34 Joules)، موڑنے، اور چپٹا کرنے کے ٹیسٹ بیچ کے ذریعے کیے گئے۔

3. جہتی معائنہ: ہر پائپ کے لیے بیرونی قطر، دیوار کی موٹائی، بیضوی پن، سیدھا پن اور بیول کے طول و عرض کا معائنہ کیا گیا۔

4. ہائیڈرو سٹیٹک ٹیسٹنگ: پریشر ٹیسٹنگ انڈسٹری کے معیار کے مطابق سختی سے کی گئی تھی۔ اگر کوئی رساو یا پلاسٹک کی خرابی نہ ہو تو پائپوں کو اہل سمجھا جاتا تھا۔

اکثر پوچھے گئے سوالات

Q1: موٹی دیوار کے طول بلد ویلڈیڈ اسٹیل پائپ اور پتلی دیوار سیدھی سیون ویلڈیڈ پائپ کے درمیان فرق کیسے کریں؟

A: صنعت دیوار کی موٹائی کو بنیادی درجہ بندی کے معیار کے طور پر استعمال کرتی ہے: دیوار کی موٹائی ≥ 8 ملی میٹر والے پائپ موٹی دیواروں والے ویلڈڈ پائپ ہوتے ہیں، جن میں ≥ 25 ملی میٹر اضافی موٹی دیوار والے ویلڈڈ پائپ ہوتے ہیں، زیادہ تر ہائی پریشر اور بھاری بوجھ والے حالات میں استعمال ہوتے ہیں۔ دیوار کی موٹائی <8 ملی میٹر کے ساتھ پائپ پتلی دیواروں والے ویلڈڈ پائپ ہوتے ہیں، جو عام طور پر کم دباؤ والے سیال کی نقل و حمل اور عام ساختی تعمیر کے لیے استعمال ہوتے ہیں، نسبتاً کم طاقت اور دباؤ کی مزاحمت کے ساتھ۔

Q2: ہائی وولٹیج ٹرنک لائن پروجیکٹس کے لیے سرپل ویلڈیڈ پائپ پر سیدھی سیون ڈوبی ہوئی آرک ویلڈیڈ پائپ کو ترجیح کیوں دی جاتی ہے؟

A: سیدھی سیون ڈوبی ہوئی آرک ویلڈڈ پائپ میں صرف ایک مختصر ویلڈ سیون ہوتا ہے، جس کے نتیجے میں زیادہ محوری طاقت اور زیادہ مستحکم گول پن اور مجموعی معیار ہوتا ہے۔ جبکہ اسپائرل ویلڈڈ پائپ میں ویلڈ سیون لمبی ہوتی ہے، جس کی وجہ سے نقائص کا زیادہ امکان ہوتا ہے، اور یہ صرف درمیانے اور کم دباؤ والے حالات اور عام ساختی منصوبوں کے لیے موزوں ہے۔ لہذا، سیدھی سیون ڈوبی ہوئی آرک ویلڈڈ پائپ کو ہائی وولٹیج لمبی دوری کی ٹرنک لائنوں کے لیے ترجیح دی جاتی ہے۔

Q3: Zhongtian Thick Wall Longitudinal Welded اسٹیل پائپ کونسی مستند قابلیت رکھتا ہے؟

A: ہماری مصنوعات مقامی اور بین الاقوامی معیارات جیسے API 5L، GB/T 9711، اور ASTM A53 پر سختی سے عمل کرتی ہیں، اور CE اور ISO جیسے متعلقہ سرٹیفیکیشن بھی رکھتی ہیں۔ چین میں ایک جائز سپلائر اور مینوفیکچرر کے طور پر، ہماری پیداواری سہولیات EEAT 2.0 کوالٹی مینجمنٹ سسٹم کو مکمل طور پر نافذ کرتی ہیں، اور ہماری مصنوعات مختلف بین الاقوامی انجینئرنگ پراجیکٹس تک رسائی کی ضروریات کو پورا کرتے ہوئے مکمل اہلیت رکھتی ہیں۔
